Bau der Axonmembran
Carrierproteine

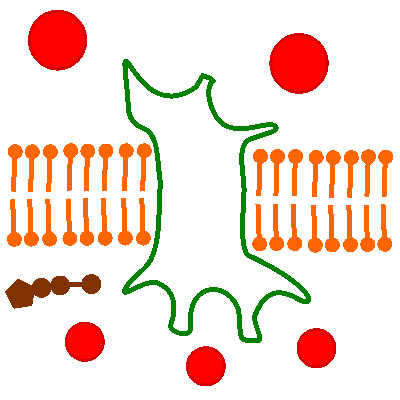

Phospholipid-Doppelschicht der Axonmembran;
Carrierprotein;
Natriumionen (klein, Hydrathülle in dieser Darstellung vernachlässigt),
Kaliumionen (groß, Hydrathülle in dieser Darstellung vernachlässigt)
- Der Transportmechanimus ist hier vereinfacht analog zu einer Drehscheibe dargestellt, real entspricht er eher einer Pumpbewegung im Inneren eines Kanals mit beweglichen Wänden.
- Wichtig ist der zum Antrieb notwendige ATP-Verbrauch im Zellinneren.
- Der Transport erfolgt hier sowohl entgegen des Konzentrationsgefälles als auch entgegen des Ladungsgefälles.
- Achtung:
- In den Abbildungen zu den chemischen Grundlagen kehren sich die Ionenradien um, da dort der Umfang der jeweiligen Hydrathülle berücksichtigt wird! Erklärung: Das Natriumion besitzt eine höhere Ladungsdichte (kleinerer Radius bei gleicher Ladung von +1 als das Kaliumion) und schafft es daher, eine größere Anzahl von Wassermolekülen in eine geordnete Hydrathülle zu "zwingen". Es besitzt also trotz seines kleineren Ionenradius einen größeren Hydrathüllenradius.
- In den Abbildungen zum Ruhepotenzial und zum Aktionspotenzial werden die Ionenradien vernachlässigt, da die Selektivität der Kanal- und Carrierproteine allgemein nicht über die bloße Größe der Hydrathülle, sondern über bestimmte selektive Bindungsstellen erfolgt.
