Öffnen der spannungsabhängigen Calciumionenkanäle

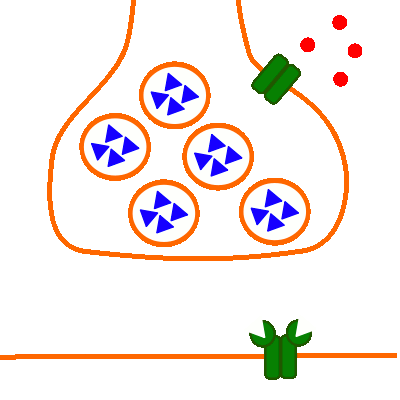

Abb. 1: Nur Öffnen der spannungsabhängigen Calciumionenkanäle

Präsynaptisch (oben):
Präsynaptische Membran des Axons und des daran anschließend des Axonendknotens;
Vesikel-Membran;
Spannungsabhängiger Calciumioneniumkanal (Kanalprotein);
Acetylcholin als Neurotransmitter (dreieckig, hier in Vesikeln gespeichert);
Calciumionen (rund, höhere Konzentration extrazellulär);
Postsynaptisch (unten):
Postsynaptische Membran der Muskelzelle (die sich in dem neben der Synapse anschließenden Bereich befindlichen spannungsabhängigen Natriumionenkanäle sind nicht dargestellt);
Transmitterabhängiger Natriumionenkanal (Kanalprotein) mit den Rezeptorstellen für den Neurotransmitter Acetylcholin;
