Exocytose und Diffusion

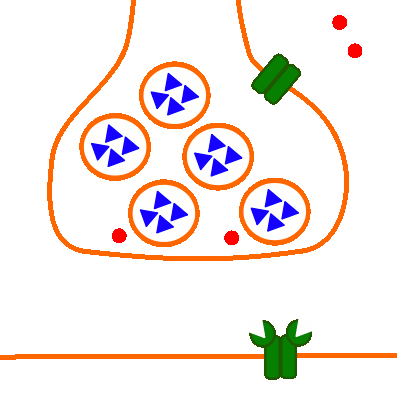

Abb. 1: Nur Exocytose und Diffusion

Präsynaptisch (oben):
Präsynaptische Membran des Axons und des daran anschließend des Axonendknotens;
Vesikel-Membran;
Spannungsabhängiger Calciumioneniumkanal (Kanalprotein);
Acetylcholin als Neurotransmitter (dreieckig, wird hier durch Exocytose aus denn Vesikeln in den synaptischen Spalt ausgeschüttet);
Postsynaptisch (unten):
Postsynaptische Membran der Muskelzelle (die sich in dem neben der Synapse anschließenden Bereich befindlichen spannungsabhängigen Natriumionenkanäle sind nicht dargestellt);
Transmitterabhängiger Natriumionenkanal (Kanalprotein) mit den Rezeptorstellen für den Neurotransmitter Acetylcholin;

Die Vesikelmembran verschmilzt unter Einfluss der Calciumionen mit der präsynaptischen Membran.
Der Neurotransmitter Acetylcholin wird in den synaptischen Spalt ausgeschüttet.
