Öffnen der transmitterabhängigen Natriumionenkanäle

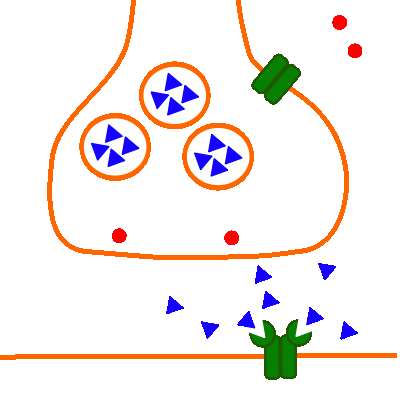

Abb. 1: Nur Öffnen der transmitterabhängigen Natriumionenkanäle

Präsynaptisch (oben):
Präsynaptische Membran des Axons und des daran anschließend des Axonendknotens;
Vesikel-Membran;
Spannungsabhängiger Calciumioneniumkanal (Kanalprotein);
Acetylcholin als Neurotransmitter (dreieckig, diffundiert durch den synaptischen Spalt);
Postsynaptisch (unten):
Postsynaptische Membran der Muskelzelle (die sich in dem neben der Synapse anschließenden Bereich befindlichen spannungsabhängigen Natriumionenkanäle sind nicht dargestellt);
Transmitterabhängiger Natriumionenkanal (Kanalprotein) mit den Rezeptorstellen für den Neurotransmitter Acetylcholin;
Natriumionen (rund, höhere Konzentration extrazellulär);

Die Neurotransmitter-Moleküle docken an den Acetylcholin-Rezeptoren des transmitterabhängigen Natriumionenkanals an.
Die transmitterabhängigen Natriumionenkanäle öffnen sich.
